L形折彎的最小折彎高度

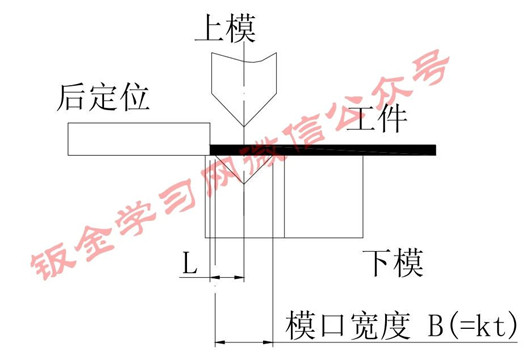

L 形折彎的折彎時的起始狀態如下圖

這里很重要的一個參數是下?？诘膶挾菳。
由于考慮到折彎效果和模具強度，不同厚度的材料所需要的?？趯挾却嬖谝粋€(gè)最小值。
小于該數值時，會出現折彎不到位或損壞模具的問題.經過實踐證明，最小模口寬度和材料厚度的關系為.

Bmin為最小模寬，T為材料厚度，計算最小?？趯挾葧r(shí)K=6.目前廠家常用的折彎下模寬度的規格如下：
4，5，6，8，10，12，14，16，18，20，25
根據上面的關系式就可以確定不同的料厚在折彎時所需下模?？趯挾鹊淖钚≈?
例如1.5mm厚的板材折彎時，B=6*1.5=9對照上面的模寬系列可以選擇?？趯挾葹?0mm（或8mm）的下模.

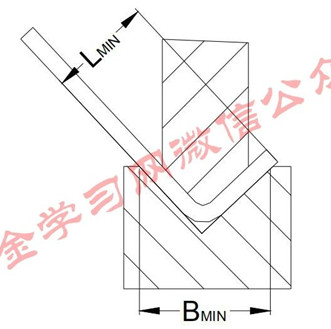

從折彎的起始狀態圖可以看出折彎的邊不能太短，結合上面的最小?？趯挾?，得到最短折彎邊的計算公式為②：（見下圖）


1.5m厚的板材折彎時，最短折彎邊Lmin=（8+2.5）/2+0.5=5.75mm（包括一個板厚）



冷軋薄鋼板材料折彎內R及最小折彎高度參考表

注：1、最小折彎高度包含一個料厚。
2、當V形折彎是折彎銳角時，最短折彎邊需加大0.5。
3、當零件材料為鋁板和不銹鋼板時，最小折彎高度會有較小的變化，鋁板會變小一點，不銹鋼會大一點，參考上表即可。
Z形折彎的最小折彎高度

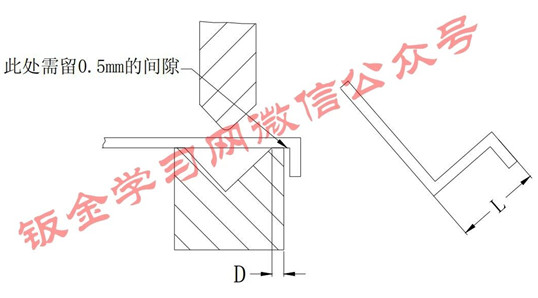

Z形折彎的折彎時的起始狀態如下圖

Z形折彎和L形折彎的工藝非常相似，也存在著最小折彎邊問題，由于受下模的結構限制，Z形折彎的最短邊比L形折彎時還要大，Z形折彎最小邊的計算公式為：

Lmin為最短折彎邊，Bmin為最小模寬，△為板材的折彎系數，T為料厚，D為下模?？诘竭叺慕Y(jié)構尺寸，一般大于5mm。

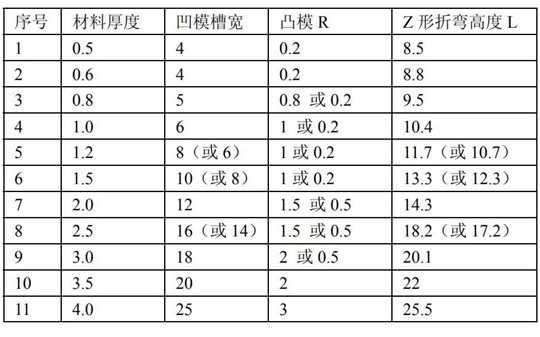

不同材料厚度的鈑金Z形折彎對應的最小折彎尺寸L如下表
