一次折彎的最.小折彎邊再給大家算一下

一次折彎的最.小折彎邊的計算

L形折彎的折彎時的起始狀態如圖1-24所示:



這里很重要的一個參數是下?？诘膶挾菳。由于考慮到折彎效果和模具強度， 不同厚度的材料所需要的模口寬度存在一個zui小值。小于該數值時， 會出現折彎不到位或損壞模具的問題.經過實踐證明， zui小?？趯挾群筒牧虾穸鹊年P(guān)系為.



B

min

為zui小模寬， T為材料厚度， 計算zui小模口寬度時K=6.目前廠家常用的折彎下模

寬度的規格如下:

4，5，6，8，10，12，14，16，18，20，25

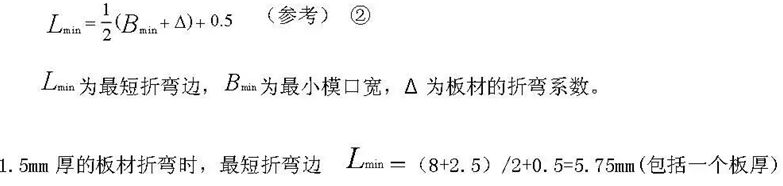

根據上面的關系式就可以確定不同的料厚在折彎時所需下模?？趯挾鹊淖?小值. 例如1.5mm厚的板材折彎時， B=6*1.5=9 對照上面的模寬系列可以選擇?？趯挾葹?0mm（或8mm）的下模.從折彎的起始狀態圖可以看出折彎的邊不能太短，結合上面的最.小模口寬度，得到最短折彎邊的計算公式為②：（見圖1-25所示）







注：

1、zui小折彎高度包含一個料厚。

2、當V形折彎是折彎銳角時，zui短折彎邊需加大0.5。

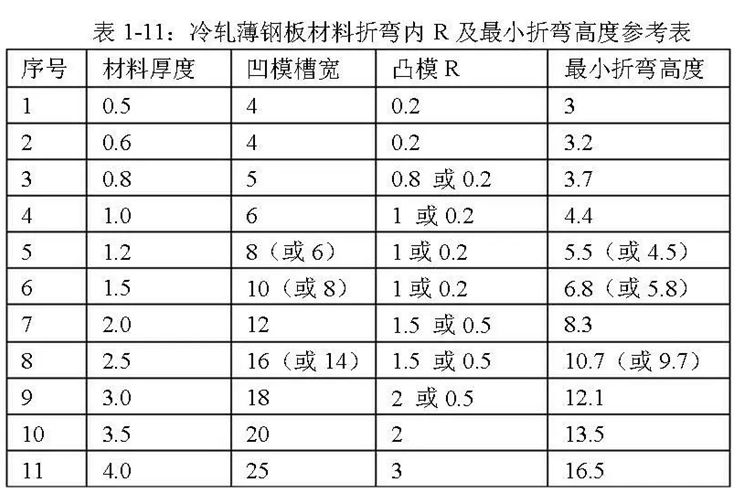

3、當零件材料為鋁板和不銹鋼板時，zui小折彎高度會有較小的變化，鋁板會變小一點，不銹鋼會大一點，參考上表即可。
